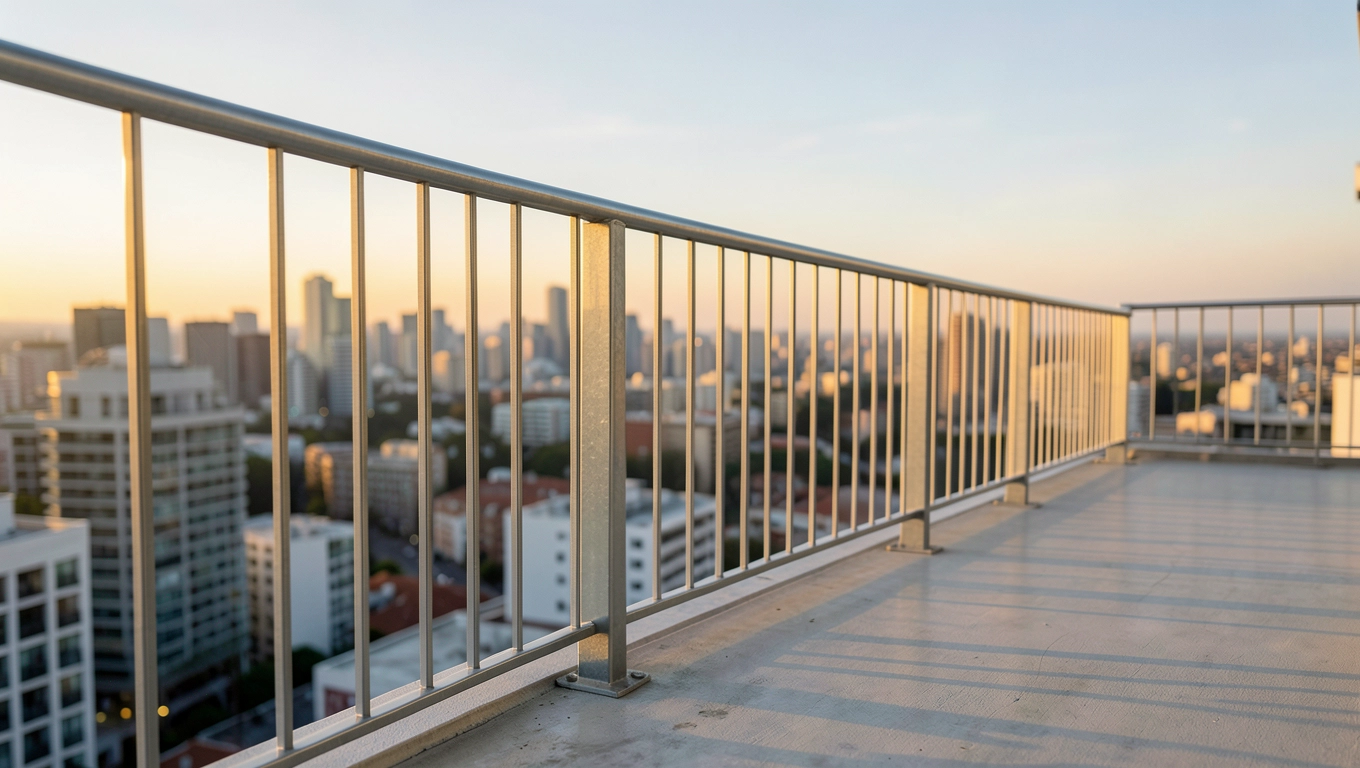

Wysokość barierki BHP – sprawdź, ile musi mieć, żebyś był bezpieczny

Wysokość barierki BHP to jeden z tych parametrów, które pozornie wyglądają na oczywiste, a w praktyce potrafią zaskoczyć nawet doświadczonych wykonawców. Wystarczy pomylić zastosowanie stropu technicznego z podestem roboczym albo źle zinterpretować normę, żeby projekt przeszedł weryfikację kompletnie nie tak, jak powinien. Poniżej konkretne wartości, mechanizmy stojące za poszczególnymi wymiarami oraz pułapki, w które wpadają inwestorzy próbujący zaoszczędzić na zabezpieczeniach.

• Barierki ochronne na schodach i podestach kiedy 1100 mm, a kiedy wystarczy 1000 mm?
• Jak dobrać rozstaw słupków i wypełnienie barierki BHP?
• Najczęstsze błędy przy montażu barierek BHP i jak ich uniknąć

Barierki ochronne na schodach i podestach kiedy 1100 mm, a kiedy wystarczy 1000 mm?

Wysokość barierki BHP w strefach przemysłowych wynika bezpośrednio z normy PN-EN ISO 14122-3, która precyzuje wymagania dla stałych środków dostępu do maszyn i instalacji. Dokument wskazuje wysokość 1100 mm jako wartość bazową dla podestów, schodów i przejść, przy czym dopuszcza redukcję do 1000 mm wyłącznie w obiektach, gdzie przebywają wyłącznie pracownicy przeszkoleni, a odległość od krawędzi zagrożenia upadkiem nie przekracza 0,5 m. W halach produkcyjnych, magazynach wysokiego składowania oraz na estakadach technologicznych stosuje się wariant 1100 mm bez wyjątku.

W warunkach, gdzie istnieje ryzyko upadku z wysokości powyżej 12 m, norma zaleca podwyższenie zabezpieczenia do 1200 mm lub montaż dodatkowej krawężniki ochronnej. Zasada działania jest tutaj czysto fizyczna: człowiek o wzroście 175 cm, opierający się o barierkę w momencie utraty równowagi, generuje moment siły, który przy zbyt niskim zabezpieczeniu powoduje przewrócenie się przez balustradę. Badania biomechaniczne wskazują, że próg stabilności zaczyna się właśnie przy tej wysokości.

Specyfika schodów i kątów nachylenia

Przy biegu schodowym o nachyleniu 30-38° barierka mierzona jest prostopadle do powierzchni stopnia, a nie do poziomu posadzki. Różnica sięga 60-80 mm, co w praktyce oznacza konieczność stosowania słupków o zmiennej długości. Na schodach kręconych normy PN-EN 1991-1-1 dopuszczają utrzymanie stałej wysokości 1100 mm mierzonej od linii nosowej stopnia, ale wykonawcy rzadko egzekwują to poprawnie, bo wymaga to precyzyjnego skanowania geometrii.

Na podestach pośrednich o długości poniżej 1,5 m norma pozwala na rezygnację z balustrady po jednej stronie, jeśli ściana przylega do krawędzi. Mechanizm tego zwolnienia jest prosty: krótki odcinek nie generuje wystarczającego momentu bezwładności, żeby pracownik stracił kontrolę nad ruchem. Wystarczy jednak wydłużyć podest do 2 m, a wymóg balustrady po obu stronach staje się bezwzględny.

Kiedy 1000 mm naprawdę wystarczy?

W pomieszczeniach technicznych, kotłowniach, węzłach cieplnych i serwerowniach, gdzie dostęp mają wyłącznie serwisanci, norma dopuszcza 1000 mm. Pod warunkiem że obiekt nie graniczy ze strefą ogólnodostępną, a przejście jest oznakowane tablicą „Strefa pracownika autoryzowanego". Redukcja wymaga też uzasadnienia w dokumentacji powykonawczej oraz wpisu do instrukcji eksploatacji.

Jak dobrać rozstaw słupków i wypełnienie barierki BHP?

Rozstaw słupków w barierce BHP nie może przekraczać 1200 mm w świetle, jeśli wypełnienie stanowią elementy pionowe lub poziome o prześwicie nie większym niż 500 mm. W przypadku wypełnienia pełnego (blacha perforowana, siatka stalowa) dopuszcza się rozstaw do 1500 mm, ale pod warunkiem spełnienia dodatkowych wymogów wytrzymałościowych. Wartość 1200 mm wynika z obliczeń momentu zginającego: przy słupku 40×40 mm i stali S235 obciążenie poziome 1 kN/m generuje ugięcie na poziomie 3-4 mm, co mieści się w tolerancji L/200.

Wypełnienie pionowe (pionowe pręty fi 12-16 mm, rozstaw 100-110 mm) zapobiega zsunięciu się po barierce i jednocześnie chroni przed przypadkowym wypadnięciem narzędzi. Norma PN-EN ISO 14122-3 wprost zabrania wypełnień poziomych w obiektach, gdzie przechowywane są materiały sypkie lub drobne elementy, bo działają jak drabina dla dzieci i ułatwiają wspinanie. To nie jest kwestia estetyki, lecz fizyki: stopa oparta na poziomym pręcie na wysokości 400 mm generuje siłę 0,4 kN, która przy krótkim ramieniu wystarcza do destabilizacji osoby dorosłej.

Wymiary słupków i pochwytów

Standardowy słupek 40×40 mm ze ścianką 2-3 mm przenosi obciążenie użytkowe 1 kN/m bez odkształceń trwałych. Pochwyt powinien mieć średnicę fi 42,4 mm lub fi 50 mm, żeby dłoń w rękawicy ochronnej mogła go pewnie objąć. Zbyt cienki profil (fi 20-25 mm) wywołuje odruch zaciskania chwytu, który przy upadku prowadzi do urazu nadgarstka.

Krawężnik i listwa przypodłogowa

Krawężnik o wysokości 100 mm od poziomu posadzki zapobiega stoczeniu się przedmiotów poza krawędź podestu. Norma wymaga go wszędzie tam, gdzie odbywa się transport materiałów na wózkach, paletach lub przenośnikach rolkowych. W strefach czystych (laboratoria, linie produkcyjne elektroniki) krawężnik podwyższa się do 150 mm i uszczelnia gumą EPDM, żeby wyeliminować szczelinę, w którą mogłyby wpaść drobne komponenty.

Najczęstsze błędy przy montażu barierek BHP i jak ich uniknąć

Za płytkie kotwy fundamentowe to grzech pierworodny większości awarii. Słupek osadzony na kotwie M12 w betonie C20/25 wytrzymuje siłę wyrywającą 8-10 kN, ale tylko przy głębokości osadzenia 100 mm i rozstawie kotew min. 80 mm. W praktyce wykonawcy stosują kotwy 80 mm, co przy obciążeniu dynamicznym (uderzenie, hamowanie wózka) kończy się wyrwaniem. Konsekwencja bywa kosztowna: nie tylko wymiana barierki, ale też naprawa posadzki i przestój linii produkcyjnej.

Drugą pułapką jest brak cynkowania ogniowego w środowiskach korozyjnych. Malowanie proszkowe chroni przed wilgocią atmosferyczną przez 5-7 lat, ale w halach z oparami kwasów, soli lub chloru degradacja następuje po 18 miesiącach. Cynkowanie ogniowe zgodne z PN-EN ISO 1461 daje warstwę 80-120 µm, która w agresywnym środowisku wytrzymuje 15-20 lat. Mechanizm ochrony jest elektrochemiczny: cynk poświęca się jako anoda, chroniąc stal katodowo, nawet gdy warstwa zostanie miejscowo uszkodzona.

Błędne odczyty wysokości

Pomiar barierki od poziomu posadzki, a nie od poziomu wierzchu wykończenia (żywica, płytki, kratka pomostowa) to błąd, który kosztuje 20-50 mm. Jeśli projekt zakładał 1100 mm od surowego betonu, a wykonawca odmierzył od gotowej posadzki, realna wysokość spada do 1050-1080 mm. W skrajnych przypadkach może to oznaczać niezgodność z normą i konieczność demontażu.

Brak ciągłości w narożnikach

W narożnikach podestów barierka musi zachować ciągłość albo być zakończona słupkiem narożnym z odpowiednim wzmocnieniem. Przerwanie balustrady w narożniku w celu „ułatwienia komunikacji" tworzy lukę, przez którą pracownik może wypaść, zwłaszcza cofając się z ładunkiem. Norma traktuje każde przerwanie jako osobny przypadek wymagający uzasadnienia i dodatkowego zabezpieczenia.

Niedostateczne dokumentowanie odstępstw

Odstępstwo od wysokości 1100 mm na 1000 mm wymaga wpisu do dokumentacji powykonawczej, oznaczenia strefy i przeszkolenia pracowników. Brak takiego wpisu nie eliminuje ryzyka fizycznego, ale powoduje, że inspektor PIP podczas kontroli traktuje barierkę jako niezgodną z normą, nawet jeśli technicznie spełnia wymogi dla obiektów o ograniczonym dostępie.

Przed złożeniem zamówienia warto zweryfikować kilka parametrów w jednym miejscu. Lista kontrolna:

• wysokość robocza od wykończonej posadzki do wierzchu pochwytu (minimum 1100 mm dla stref ogólnych)
• rozstaw słupków w osiach (maks. 1200 mm dla wypełnienia niepełnego)
• średnica pochwytu (fi 42,4 lub fi 50 mm dla komfortu chwytu)
• klasa stali (S235 do zastosowań wewnętrznych, S355 dla podestów zewnętrznych narażonych na wiatr)
• ochrona antykorozyjna (cynkowanie ogniowe + malowanie proszkowe w agresywnych środowiskach)
• kotwy fundamentowe (min. M12, głębokość osadzenia 100 mm, nośność potwierdzona dokumentacją)
• oznakowanie strefy i dostępności (jeśli stosowane odstępstwo od 1100 mm)

Norma PN-EN ISO 14122-3 nie jest jedynym aktem prawnym regulującym balustrady przemysłowe. W obiektach budowlanych stosuje się również Warunki Techniczne (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r.), a w zakładach pracy Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy.

Wysokość barierki BHP niższa niż 1000 mm w strefach ogólnodostępnych traktowana jest przez inspektorów PIP jako uchybienie zagrożone mandatem do 2000 zł oraz wstrzymaniem eksploatacji obiektu do czasu usunięcia nieprawidłowości.

Projektując barierkę w hali, w której pracownicy noszą obuwie z metalowymi noskami, warto wybrać pochwyt fi 50 mm zamiast fi 42,4 mm. Średnica ta zapewnia pewny chwyt nawet w rękawicy zimowej o grubości 8-10 mm i eliminuje ryzyko ześlizgnięcia się dłoni w momencie podparcia.

Źródła i regulacje

• PN-EN ISO 14122-3:2016-12, Bezpieczeństwo maszyn Stałe środki dostępu do maszyn Część 3: Schody, drabiny szczeblowe i barierki ( Polski Komitet Normalizacyjny, www.pkn.pl )
• PN-EN 1991-1-1:2008, Eurokod 1: Oddziaływania na konstrukcje Część 1-1: Oddziaływania ogólne Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach (PKN)
• PN-EN ISO 1461:2011, Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową (PKN)
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 1997 nr 129 poz. 844 z późn. zm.)
• Krajowa Izba Kominiarzy oraz Ośrodek Szkolenia BHP materiały dydaktyczne dotyczące zabezpieczeń krawędzi (osk-bhp.pl)
